API 6D BW 체크 밸브의 확고한 공급업체로서 저는 이 밸브가 최고의 품질 및 성능 표준을 충족하기 위해 거치는 엄격한 테스트 절차에 정통합니다. 이 기사에서는 API 6D BW 체크 밸브에 사용되는 다양한 테스트 방법을 안내하여 각 단계의 중요성과 산업 응용 분야에서 밸브의 신뢰성에 어떻게 기여하는지 강조하겠습니다.
육안검사
API 6D BW 체크 밸브의 테스트 프로세스는 철저한 육안 검사로 시작됩니다. 이는 균열, 다공성 또는 부적절한 가공과 같은 명백한 표면 결함을 식별할 수 있는 기본적이면서도 중요한 단계입니다. 육안 검사 중에 숙련된 검사관이 적절한 조명 조건에서 밸브 본체, 보닛, 디스크 및 기타 구성 요소를 검사합니다.
우리는 밸브 치수를 엔지니어링 도면과 비교하여 지정된 공차 내에 있는지 확인합니다. 치수의 편차는 밸브의 적합성과 기능에 영향을 미쳐 잠재적으로 누출이나 기타 성능 문제를 일으킬 수 있습니다. 표면 마감도 중요합니다. 부드럽고 균일한 표면 마감은 밸브의 외관을 향상시킬 뿐만 아니라 부식 위험을 줄이고 밀봉 성능을 향상시킵니다.
재료 테스트
재료 품질은 신뢰할 수 있는 API 6D BW 체크 밸브의 기초입니다. 우리는 원자재 공급업체가 제공한 자재 인증서를 확인하는 것부터 시작합니다. 이 인증서에는 재료의 화학적 조성, 기계적 특성 및 열처리 이력에 대한 정보가 포함되어 있습니다.
재료의 무결성을 더욱 보장하기 위해 추가 실험실 테스트를 실시할 수도 있습니다. 예를 들어, 화학 분석은 분광화학 분석과 같은 기술을 사용하여 수행할 수 있습니다. 이를 통해 밸브 재료의 정확한 구성을 확인하고 API 6D 표준을 충족하는지 확인할 수 있습니다.
기계적 성질 테스트도 필수적입니다. 인장 시험은 재료의 강도와 연성을 결정하기 위해 수행됩니다. 우리는 항복 강도, 최대 인장 강도, 파단 연신율과 같은 매개변수를 측정합니다. 경도 테스트는 재료의 마모 및 변형에 대한 저항성을 평가하는 데 도움이 되는 또 다른 일반적인 방법입니다. 테스트 결과를 표준 요구 사항과 비교함으로써 밸브 재질이 의도한 용도에 적합한지 확인할 수 있습니다.
수압 테스트
수압 테스트는 API 6D BW 체크 밸브에 대한 가장 중요한 테스트 중 하나입니다. 이 테스트는 밸브의 압력 지지력과 누출 방지 능력을 확인하기 위해 고안되었습니다.
밸브는 먼저 물로 채워진 다음 지정된 테스트 압력으로 가압됩니다. API 6D 밸브의 경우 정수압 테스트 압력은 일반적으로 밸브 정격 압력의 1.5배입니다. 철저한 검사를 위해 압력은 특정 기간(보통 약 15분) 동안 유지됩니다.
압력 유지 기간 동안 검사관은 밸브에 누출 징후가 있는지 주의 깊게 검사합니다. 여기에는 밸브 본체, 보닛 조인트 및 시트 씰 점검이 포함됩니다. 작은 누출이라도 밸브 성능을 저하시킬 수 있으므로 테스트 중에 누출이 감지되면 볼트를 조이거나 씰을 교체하는 등 즉각적인 시정 조치가 필요합니다.
수압 테스트는 밸브의 압력-밀폐성을 검증할 뿐만 아니라 밸브 구조의 잠재적인 약점을 식별하는 데도 도움이 됩니다. 밸브가 수압 테스트에 실패하면 주조 품질, 용접 또는 기계 가공에 문제가 있음을 나타낼 수 있으며 밸브 사용이 승인되기 전에 해결해야 합니다.
비파괴 검사(NDT)
비파괴 검사 방법은 밸브 자체를 손상시키지 않고 API 6D BW 체크 밸브의 내부 결함을 감지하는 데 사용됩니다. 이러한 방법은 육안 검사에서는 보이지 않을 수 있는 숨겨진 결함을 탐지하는 데 특히 유용합니다.
가장 일반적으로 사용되는 NDT 방법 중 하나는 초음파 테스트(UT)입니다. UT는 고주파 음파를 사용하여 밸브 재료의 균열이나 공극과 같은 내부 결함을 감지합니다. 음파는 재료로 전송되고 내부 결함으로 인한 반사는 수신기에 의해 감지됩니다. 이를 통해 결함의 크기, 위치 및 방향을 결정할 수 있습니다.
자분탐상시험(MT)은 강자성 물질에 대한 또 다른 효과적인 NDT 방법입니다. 주로 표면 및 표면 근처 결함을 감지하는 데 사용됩니다. 밸브 표면에 자기장이 가해지면 철 입자가 그 위에 퍼집니다. 표면 또는 표면 근처에 결함이 있으면 자기장이 왜곡되어 철 입자가 결함 부위에 축적되어 눈에 띄게 됩니다.
X-ray 또는 감마선 테스트와 같은 방사선 촬영 테스트(RT)를 사용하여 밸브의 내부 구조를 검사할 수도 있습니다. 이 방법을 사용하면 내부 구성 요소의 상세한 이미지를 얻을 수 있어 다공성이나 내부 균열과 같은 미묘한 결함을 감지할 수 있습니다.
기능 테스트
API 6D BW 체크 밸브가 정상 및 비정상 조건에서 올바르게 작동하는지 확인하기 위해 기능 테스트가 수행됩니다. 이 테스트는 밸브의 실제 작동 환경을 모방하여 성능을 검증합니다.
기능 테스트 중에 밸브를 테스트 장비에 설치하고 유체 흐름을 시뮬레이션합니다. 밸브는 한 방향으로의 흐름을 허용하고 반대 방향의 흐름을 방지하도록 설계되었습니다. 밸브의 디스크가 정방향 흐름에서는 원활하게 열리고 역방향 흐름에서는 단단히 닫힐 수 있는지 확인합니다.
밸브의 응답 시간도 중요한 매개변수입니다. 급격한 흐름 역전이 발생할 수 있는 응용 분야에서는 신속하게 작동하는 체크 밸브가 매우 중요합니다. 우리는 설계 요구 사항을 충족하는지 확인하기 위해 흐름이 역전될 때 밸브가 닫히는 데 걸리는 시간을 측정합니다.
또한 다양한 유속과 압력에서 작동하는 밸브의 능력도 테스트합니다. 이는 밸브의 성능 범위를 결정하고 광범위한 작동 조건에서 신뢰성을 보장하는 데 도움이 됩니다.
화재 - 안전 테스트
산업 응용 분야, 특히 석유 및 가스 산업에서 화재 안전 성능은 API 6D BW 체크 밸브의 중요한 요구 사항입니다. 화재 안전 시험은 화재 확산을 방지하고 화재 도중 및 화재 후에 밀봉 성능을 유지하는 밸브의 능력을 평가하도록 설계되었습니다.
밸브는 지정된 기간(보통 약 30분) 동안 고온 화재에 노출됩니다. 화재 테스트 중에 밸브는 약 1000°C 온도의 화염에 노출됩니다. 화재 발생 후 밸브의 누출 여부를 테스트합니다. 화재 후에도 밸브가 심각한 누출을 방지할 수 있다면 이는 화재 안전 성능이 양호하다는 것을 나타냅니다.
화재 안전 밸브는 일반적으로 화재 상황에서 성능을 보장하기 위해 특수 시트 재료와 설계 기능을 사용합니다. 여기에는 흑연 시트, 내화성 코팅 및 자체 밀봉 기능이 포함될 수 있습니다.
결론
결론적으로 API 6D BW 체크 밸브의 테스트는 이러한 밸브가 가장 엄격한 품질 및 성능 표준을 충족하는지 확인하는 포괄적인 다단계 프로세스입니다. 육안 검사 및 재료 테스트부터 수압 테스트, 비파괴 테스트, 기능 테스트 및 화재 안전 테스트에 이르기까지 각 단계는 산업 응용 분야에서 밸브의 신뢰성과 안전성을 보장하는 데 중요한 역할을 합니다.

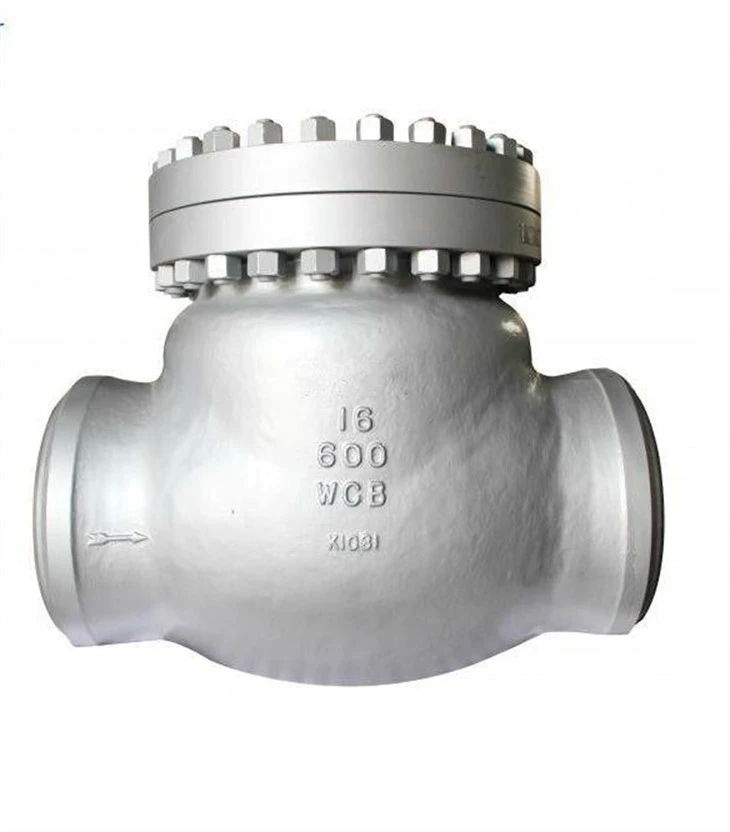

API 6D BW 체크 밸브의 전문가[회사에서의 귀하의 역할]로서 저는 품질과 테스트에 대한 우리의 약속에 자부심을 느낍니다. 당사의 제품은 다음과 같습니다.API 6D BW 체크 밸브그리고API6D 플랜지 엔드 스윙형 체크 밸브, 다양한 산업 분야에서 안정적인 성능을 제공하기 위해 필요한 모든 테스트를 거쳤습니다.
고품질 API 6D BW 체크 밸브 시장에 계신다면 자세한 논의를 위해 연락하시기 바랍니다. 우리는 귀하의 특정 요구에 맞는 최상의 솔루션을 제공할 준비가 되어 있습니다.
참고자료
- 미국석유협회(API). 파이프라인 밸브 사양 - API 6D.
- 밸브 제조업체 표준 기구(VMSPO). 밸브 테스트 및 성능과 관련된 다양한 표준.
