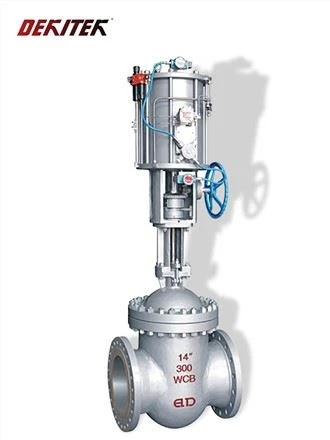

게이트 밸브

수문 밸브라고도 알려진 게이트 밸브는 유체 경로에서 장벽을 들어 올려 열리는 밸브입니다. 게이트 밸브는 파이프 축을 따라 매우 작은 공간을 필요로 하며 게이트가 완전히 열렸을 때 유체 흐름을 거의 제한하지 않습니다. 게이트 면은 평행할 수 있지만 가장 일반적으로 쐐기 모양입니다. Gate Valve의 사양과 가격을 알고 싶으시면 연락주세요!

솔리드 웨지 게이트 밸브
솔리드 웨지 게이트 밸브에는 스템에 솔리드 디스크가 부착되어 있습니다. 디스크가 위아래로 움직여 밸브를 열고 닫습니다. 솔리드 웨지 게이트 밸브는 내구성이 뛰어나고 고압 응용 분야에 사용할 수 있습니다. 또한 다른 유형의 게이트 밸브보다 누출 가능성이 적습니다. 그러나 솔리드 웨지 게이트 밸브는 다른 밸브보다 열고 닫는 데 더 많은 토크가 필요하기 때문에 작동이 어려울 수 있습니다.

유연한 웨지 게이트 밸브
유연한 웨지 게이트 밸브에는 두 개의 경첩으로 스템에 연결된 디스크가 있습니다. 이를 통해 디스크가 좌우로 위아래로 움직일 수 있으므로 솔리드 웨지 밸브보다 열고 닫기가 더 쉽습니다. 유연한 웨지 밸브는 다른 밸브보다 더 높은 압력을 견딜 수 있기 때문에 고압 응용 분야에 자주 사용됩니다.

평행 슬라이드 게이트 밸브
평행 슬라이드 게이트 밸브에는 트랙에서 위아래로 미끄러지는 디스크가 있습니다. 이를 통해 적은 노력으로도 밸브를 쉽게 열고 닫을 수 있습니다. 평행 슬라이드 게이트 밸브는 고압 및 기타 유형의 밸브를 견딜 수 없기 때문에 저압 응용 분야에 자주 사용됩니다.

분할 웨지 게이트 밸브
분할 웨지 게이트 밸브는 유체 및 미립자의 흐름을 조절하고 제어하는 ​​데 사용되는 밸브 유형입니다. 밸브 본체의 각 측면에 있는 두 개의 볼트에 의해 안내되는 시트 링을 통해 이동하는 쐐기 모양의 요소를 사용합니다. 이러한 배열을 통해 수지, 오일 및 용융 금속과 같은 거친 재료를 균일한 압력으로 균일하게 분할할 수 있습니다. 분할 웨지 게이트 밸브는 기계적 설계로 인한 유량의 급격한 변화로부터 보호하므로 더 높은 수준의 안전성을 제공합니다. 또한 이 밸브는 열악한 환경 조건에서도 긴 사용 수명으로 내구성이 뛰어납니다. 원활한 작동과 정확한 압력 또는 온도 제어를 제공하여 석유화학 플랜트나 건설 현장과 같은 응용 분야에서 최적의 공정 성능을 제공합니다.

더블 디스크 밸브
이중 디스크 밸브는 전 세계 여러 산업 분야에서 공정 흐름 제어 분야를 빠르게 장악하고 있습니다. 이 밸브를 사용하면 두 지점에서 흐름에 쉽게 접근할 수 있으므로 사용자가 여러 방향에서 흐름을 제어할 수 있습니다. 이는 액체와 가스의 흐름을 조절할 때 더 큰 정확성과 효율성을 허용하므로 기존 선형 밸브보다 훨씬 더 효과적입니다. 더블 디스크 밸브는 또한 고품질 소재와 최소한의 마모로 쉽게 열고 닫을 수 있는 능력으로 인해 탁월한 성능 등급을 받았습니다. 이러한 이점으로 인해 이중 디스크 밸브는 많은 산업 응용 분야에 이상적인 선택이 됩니다.

벨로우즈 씰 게이트 밸브
벨로우즈 씰 게이트 밸브는 유효 수명이 긴 일종의 산업용 밸브로, 신뢰성 있고 누출 없는 밸브가 필요한 공정 산업 기업에 중요합니다. 이는 낮은 압력 차이에 신속하게 반응하도록 만들어졌으며, 유연한 구조로 인해 금속 시트 제어 장치보다 더 높은 온도 및 압력 변화도 허용됩니다. 기대 수명은 기존 게이트 밸브보다 훨씬 길며 유지 관리가 거의 필요하지 않습니다. 이러한 밸브에는 이제 사용자가 누출률이나 분할 범위 제어 작동과 같은 조건을 결정하는 데 도움이 되는 고급 기술이 제공됩니다. 비즈니스 요구 사항에 맞는 보다 효율적이고 강력한 솔루션을 찾고 있다면 벨로우즈 씰 게이트 밸브가 완벽한 선택일 수 있습니다.

몸
이는 밸브의 주요 압력 유지 부분이며 게이트 및 시트와 같은 기타 작동 부품을 포함합니다. 또한 밸브에서 흐르는 통로를 제공하고 양쪽 끝이 배관에 연결됩니다. 나사형, 플랜지, 맞대기 용접, 압축 피팅 및 튜브 피팅을 포함한 다양한 연결이 본체를 배관에 연결하는 역할을 할 수 있습니다. 최상의 연결 유형을 선택하는 것이 중요하며 이는 고객의 사양, 밸브 크기 및 작동 압력에 따라 결정됩니다.

보닛
보닛은 게이트 밸브의 스템과 웨지를 둘러싸고 보호하는 또 다른 압력 유지 부품을 제공합니다. 일반적으로 내부 구성 요소의 수리 또는 유지 관리를 위한 접근을 제공하기 위해 본체에 연결하고 분리합니다. 일반적인 차체-보닛 연결은 다음과 같습니다.
●나사식 보닛: 이 간단한 본체-보닛 연결을 통해 밸브에 빠르게 접근할 수 있습니다. 그러나 소형 게이트 밸브 및 저압 응용 분야로 제한됩니다. 이러한 응용 분야에 사용할 경우 나사형 보닛은 오래 지속되고 누출 방지 밀봉 기능을 제공하며 쉽게 분해할 수 있습니다.
● 유니온 보닛: 이 디자인에서는 유니온 너트가 보닛의 하단 가장자리에 위치하며 밸브 본체의 나사산에 나사로 고정됩니다. 결과적으로 누출 방지 씰이 시간이 지남에 따라 악화되는 것을 방지합니다. 이렇게 더욱 견고한 연결은 작업자가 보닛을 자주 제거해야 할 때 나사식 보닛보다 더 나은 옵션을 제공합니다.
●볼트 보닛: 밸브 크기가 커지고 작동 압력이 증가함에 따라 플랜지와 볼트 사용이 필요해졌습니다. 이렇게 견고한 연결을 위해서는 본체-보닛 조인트를 밀봉하는 개스킷이 필요합니다.
●용접 보닛: 이 옵션은 작업자가 본체 보닛을 분해할 필요가 없는 설계에 적합합니다. 이는 볼트 체결식 보닛보다 훨씬 가벼운 조립을 제공하며 동일한 압력 범위에서 작동합니다.
●압력 밀봉 보닛: 압력 밀봉 보닛은 특히 1,500psi(103bar)를 초과하는 고압 응용 분야에 적합합니다. 내부 압력이 증가함에 따라 작동 압력이 차체-보닛 조인트 씰을 개선하는 데 도움이 되는 독특한 메커니즘을 가지고 있습니다. 일반적으로 볼트 및 플랜지와 함께 사용됩니다.

문
디스크 또는 폐쇄 장치라고도 하는 게이트는 밸브를 통과하는 흐름을 방해하거나 허용하도록 이동합니다. 애플리케이션 요구 사항에 따라 여러 유형의 게이트 설계 및 기술이 있습니다. 디자인 유형은 다음과 같습니다.
●웨지 게이트(Wedge Gate): 이 공통 게이트는 쐐기 모양의 디스크를 사용합니다. 이 디스크는 두 개의 경사진 좌석에 앉거나 올라가 각각 흐름을 방해하거나 허용합니다. 증기 서비스와 같이 높은 흐름이나 난류가 있는 응용 분야에 이상적입니다.
모양 때문에 마찰 시트 마모는 마찰이 최소화되어 높은 차압 하에서도 달라붙습니다. 결과적으로 대부분의 다른 유형의 게이트보다 오래 지속됩니다. 고온의 경우 유연한 웨지 게이트가 솔리드 게이트보다 더 나은 옵션을 제공하고 열 잠금도 방지합니다.
●슬래브 게이트(Slab Gate): 슬래브 게이트는 도관 통과 게이트를 제공하며 디자인에서 이름이 유래되었습니다. 이는 열린 위치에 있을 때 파이프 보어에 맞춰 정렬되는 보어 크기의 구멍이 포함된 일체형 게이트입니다.
결과적으로 난류가 없는 원활한 흐름을 제공하므로 최소한의 압력 손실이 필요한 시스템에 이상적입니다. 밸브 시트에는 잔해물이 없는 경우가 많지만 디스크 캐비티에는 이물질이 걸리기 쉽습니다. 따라서 슬래브 게이트에는 일반적으로 유지 관리 중에 이러한 재료를 제거하기 위한 플러그가 포함됩니다.
●나이프 게이트: 흐름에 플라스틱 고형물과 제지 펄프와 같은 고점도 슬러리가 포함되어 있을 때마다 나이프 게이트가 효과적인 옵션을 제공합니다. 나이프 게이트를 사용하면 이러한 재료를 절단하고 흐름을 멈출 수 있습니다.
● 평행 슬라이드 게이트: 평행 슬라이드 게이트는 두 디스크 사이에 내부 스프링 기능이 있어 디스크가 시트 링과 접촉하고 열팽창을 방지하는 데 도움이 되는 고압 및 온도 응용 분야에서 잘 작동합니다.
이 설계에서는 올바르게 작동하려면 균등화 시스템이 필요합니다. 이 균등화 시스템을 사용하려면 디스크 양쪽에 통풍구를 추가해야 하지만 이 통풍구를 사용하면 밸브가 단방향으로만 작동할 수 있습니다. 또 다른 옵션은 양방향 흐름에서 밸브를 작동하기 위해 외부 바이패스 장치를 추가하는 것입니다.

좌석
게이트 밸브에는 밸브의 밀봉을 보장하기 위해 게이트와 인터페이스하는 두 개의 시트가 있습니다. 이 시트는 본체의 일부로 제공되거나 시트 링 구조로 제공됩니다. 시트가 신체의 일부인 경우 둘 다 동일한 재질로 만들어집니다. 링 구조에서는 시트가 밸브 본체에 용접되기 전에 나사산이나 위치로 눌러집니다. 이 방법은 일체형 시트보다 더 많은 변형을 허용하며 고온 응용 분야에서 선호되는 방법을 제공합니다.

줄기
스템의 단조 샤프트는 밸브를 닫거나 열 때 액추에이터에서 게이트로 동작을 전달합니다. 게이트 밸브는 상승 또는 비상승 스템을 사용합니다.
●라이징 스템(Rising Stem): 라이징 스템은 게이트에 직접 연결되어 밸브를 열면 올라가고, 밸브가 닫히면 내려갑니다. 결과적으로 시각적 표시기가 내장되어 있으며 나사산이 노출되어 윤활이 쉽습니다.
그러나 유동 매체와 접촉하여 나사산 부식 및 잔해물 운반 위험이 증가합니다. 또한 스템의 움직임으로 인해 베벨 기어나 자동 작동과 함께 사용하기에는 적합하지 않습니다.
●비상승 스템: 비상승 스템의 경우 디스크가 스템 내부로 나사산을 이루므로 열고 닫을 때 스템 위아래로 움직입니다. 따라서 공간 제한, 자동 작동 및 부식성 매체가 있는 애플리케이션에 이상적입니다.
